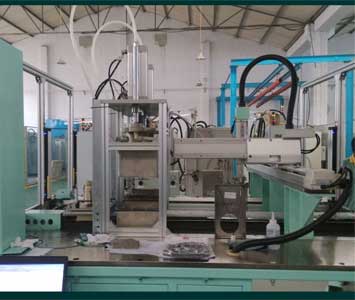

济南鑫捷瑞电气生产的数控系统式涂胶机是在我们公司所开发的X-Y-Z三轴数控系统涂胶机的基础上进一步开发而
成，主要用来实现燃气仪表行业，燃气仪表壳体的密封线的轨迹涂胶。
1. 产品概述
可根据用户具体工件的不同而设计特殊定位工装，完成三维内轨迹的涂胶，运动速度可实现程序内可调，涂胶胶线连续均匀。可实现单涂胶头依次多件涂布，或者多涂胶头多工件同时涂布的
效果。
本机型燃气仪表涂胶机，可分为三轴轨迹运动系统、供胶系统、电气控制系统、气动系统、设备机体、设备附件六
部分组成。设备具有以下功能：
手动涂胶、启动(回原点)、吐胶;
自动涂胶、启动(回原点)、吐胶;
自动防干胶保护功能。
本机型燃气仪表涂胶机设有总电源开关(在设备的侧面板上)，面板上的控制按钮有控电接通、电源指示、0-胶阀-手
动试胶、涂胶启动、急停等;另机柜内根据用户特殊要求，提供了UPS不间断电源。
JRTJ系列设备操作方便，维护容易。
2. 安装
把设备正确定位后，可以进行气源、电源的安装，电气安装一定要有资格电气施工人员进行安装，电源按照国标
的安装标准安装，一定保证设备的可靠接地。设备到位后，稳定后支起支撑盘，将设备固定。调整合适的气压，
连接供胶系统的胶管到胶阀位置。将胶桶空报警开关电缆与设备本体连接。
3.操作
本设备的机手上岗前一定要经过设备厂家技术人员的技术培训，熟悉、掌握设备的工作原理和控制特点后
方可独立操作，本机床的操作应由专门经过培训的人员来进行，凡是不正确的操作都有可损坏机床或造成不必要
的麻烦;本机床的维修和维护亦应由专业的电气人员来进行，本机床的电气线路不准随意改动，否则可能会造成机
床的损坏和人身伤害。
4. 注意事项
4.1 当桶内无胶、气压不足、急停状态处于以上任一状态，系统均不涂胶。
4.2 当第一次运行或起点位置在硅油杯中时，系统首先运行到清理杯中，擦掉胶嘴外壁的硅油，然后开始涂胶。
4.3 当供胶泵一接触到行程开关，三色灯红灯闪烁，此时系统虽继续运行，但需要操作者及时更换新胶桶。
4.4 出现紧急情况时，可直接拍下面板上的【急停】按钮，设备停机可使系统紧急停止。解除急停后，系统需要
重新找寻参考点。
4.5 三色灯指示：绿灯为运行状态 、黄灯为等待状态、红灯为紧急异常停止状态。
5. 维护
观察动力电源线连接是否可靠，有无变色等。及时紧固、更换。
检查接线端子处的接线有无松动，及时紧固。
检查继电器有无噪音，停电维修检查控制器与各轴电机及编码器的的接插件是否牢靠，避免由于接触不良产生火花
而影响电机的性能及传感器
的测量精度。
